钢结构构件制作、现场施工图片集与钢结构件设计

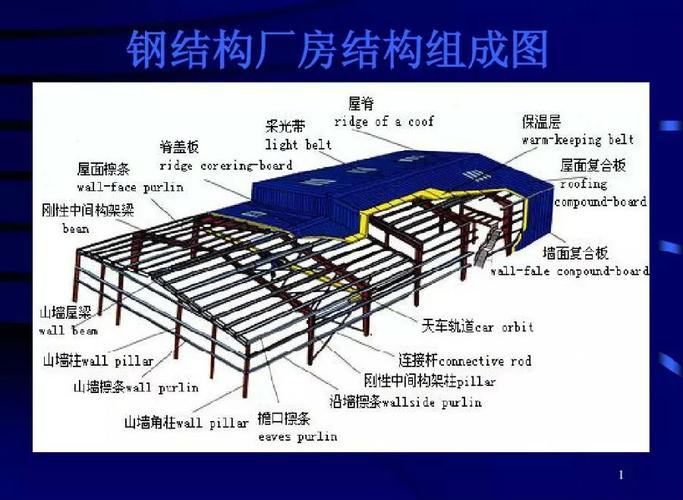

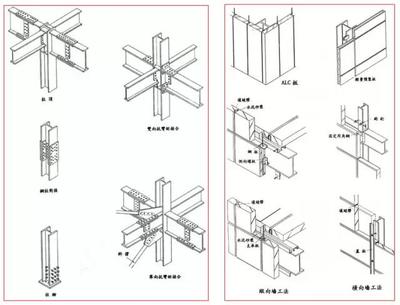

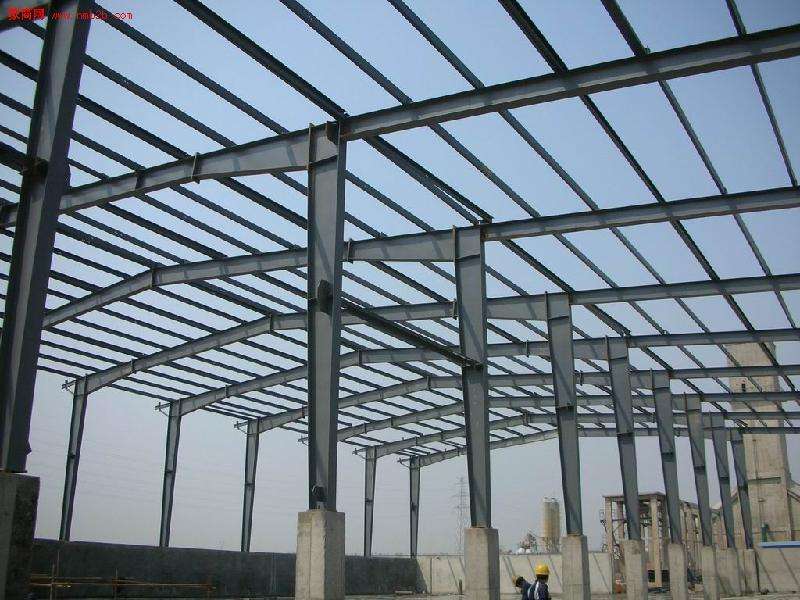

钢结构因其高强度、轻质、施工便捷和可回收等优势，在现代建筑、桥梁、工业厂房等领域得到了广泛应用。一个完整的钢结构项目通常包括三个核心环节：钢结构件设计、构件制作和现场施工。本文将通过文字解析与“图片集”（以文字描述模拟关键节点的视觉展示）相结合的方式，为您呈现这三个环节的技术要点与风貌。\n\n## 一、钢结构件设计\n\n钢结构件设计是项目成功的起点。它决定了构件的形状、尺寸、连接方式和材料选用，必须综合考虑荷载条件、使用功能、制作工艺与现场安装的可行性。\n\n1. 设计要点\n- 结构选型与布置：根据建筑外形与受力特点，选择框架、桁架、网架或门式刚架等体系。\n- 构件截面设计：常用H型钢、箱形截面、圆管、角钢等，通过计算确定截面尺寸与厚度。\n- 节点设计：节点是力的传递枢纽，包括焊接节点、螺栓节点（高强螺栓）、铆接节点等。设计需保证强度、刚度与延性。\n- 连接与构造：考虑焊缝尺寸、螺栓排列、加劲肋设置等细部构造。\n- 防火与防腐：根据规范要求，设计防火涂层或防火板，以及防腐涂装方案。\n\n2. 设计成果\n设计输出包括设计图、施工详图（深化设计）、材料清单和制作安装说明书。深化设计（如Tekla Structures软件应用）直接衔接制作与施工。\n\n〔图片描述1：钢结构设计BIM三维模型图——显示整体框架、节点细部与构件编号；另一张为典型梁柱节点的焊接详图，标注焊缝符号与坡口角度。〕\n\n## 二、钢结构构件制作\n\n制作是将设计图纸转化为实体构件的过程，通常在工厂内完成，以确保精度与质量。主要流程包括：放样、号料、切割、成型、组装、焊接、矫正、除锈、涂装和验收。\n\n1. 放样与号料\n- 使用数控机床或等离子切割机进行精确下料，保证零件尺寸偏差在规范允许范围内。\n\n〔图片描述2：数控火焰切割机正在切割厚钢板——火花飞溅，切割嘴沿预设路径移动；随后是号料后的钢板，上面有白漆标记的零件编号。〕\n\n2. 成型与组装\n- 对于H型钢，可采用组立机将翼缘和腹板组装点焊。箱形构件则需组装内隔板。\n- 组装胎架确保构件几何尺寸准确。\n\n〔图片描述3: H型钢组立机正在进行翼缘与腹板的组装—— three 个滚轮将钢板压紧，点焊机随后固定；工人操作控制面板。〕\n\n3. 焊接\n- 焊接是制作的关键，常见方法有埋弧焊、CO2气体保护焊和手工电弧焊。重要焊缝需进行无损检测（UT、RT等）。\n\n〔图片描述4：埋弧自动焊机正在焊接H型钢的角焊缝——焊剂漏斗洒下焊剂，焊丝深入焊缝，烟尘被吸走；旁边是焊后外观检查。〕\n\n4. 矫正与表面处理\n- 采用火焰矫正或机械矫正消除焊接变形。\n- 抛丸或喷砂除锈至Sa2.5级，然后喷涂底漆、中间漆和面漆。\n\n〔图片描述5：抛丸机内部——钢构件在抛丸室内翻滚，钢丸高速撞击表面去除氧化皮；出料后构件表面呈银灰色。喷涂车间内，工人手持喷枪进行防腐涂装。〕\n\n5. 验收与运输\n- 制作完成后，进行尺寸检查和资料归档。构件上标记编号、重量和重心位置，便于运输和安装。\n\n〔图片描述6：成品构件堆场——H型钢梁整齐码放，端头有标识牌；大型平板车正在吊装构件，准备运往工地。〕\n\n## 三、现场施工\
